Rane SM-26S

Der Rane SM 26S ist ein äußerst nützliches, wenn auch recht ungewöhnliches Produkt. Es handelt sich um einen Splitter-Mixer, der in der Grundkonfiguration 6 Eingänge auf 2 Ausgänge mischt. Es können 6 symmetrische oder unsymmetrische Eingänge angeschlossen werden, wobei für jeden unabhängig einstellbare Pegel- und Pan-Regler (welcher Kanal L-R zugeordnet wird, also Balance) verwendet werden können. Durch die Verwendung zusätzlicher Master-Eingänge können bis zu 8 Eingangssignale angeschlossen werden. Das Ergebnis dieses Mixes wird über die Master-Ausgänge an der Rückseite als L+R 6,3mm Klinkenstecker ausgegeben. Im Splitter-Modus können Sie ein oder zwei Line-Eingänge in den SM 26S einspeisen und diese beliebig auf sechs Mono-Ausgänge aufteilen. Die Mix/Pan-Regler in diesem Modus bestimmen, welcher Pegel von welchem Eingang in den entsprechenden Ausgang geleitet wird. Die interne Lösung ermöglicht es, dass die MIX-Out-Ausgänge zu unabhängigen Stereo-Ausgängen werden, wodurch sich die Anzahl der Ausgänge auf insgesamt 8 erhöht.

Der SM 26S kann auch als Mehrkanal-Pegelregler verwendet werden. In diesem Fall wird das Signal von Eingang 1 auf Ausgang 1 und so weiter geleitet, wobei Sie mit den Bedienelementen die individuellen Lautstärken festlegen. Der SM 26S ermöglicht auch die gleichzeitige Kombination verschiedener Modi. Zum Beispiel können die Eingänge 1 bis 3 in L/R-Ausgänge gemischt werden, während das Eingangssignal von den Master-Eingängen in die Ausgänge 4 und 5 geleitet wird, wobei Ausgang 6 nur das Signal des an Eingang 6 angeschlossenen Geräts (im Pegelregler-Modus) führt.

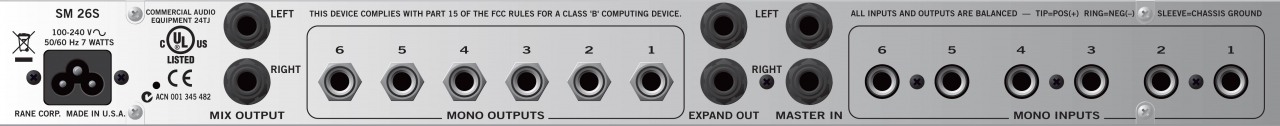

Auf der Vorderseite finden Sie einen Regler zur Steuerung des Master-Eingangspegels, sechs Regler für die Pegel der Kanäle 1-6 und weitere sechs Regler für deren Mix/Pan sowie einen Regler für den Master-Ausgangspegel. Die Rückseite bietet 2 (L/R) Master-Eingänge, sechs Kanaleingänge, sechs Kanalausgänge und zwei (L/R) Master-Ausgänge. Alle Ein- und Ausgänge sind mit symmetrischen 6,3mm TRS-Anschlüssen versehen und sind kompatibel mit unsymmetrischen 6,3mm TS-Anschlüssen.

Für Anwendungsbeispiele laden Sie bitte herunter: "The SM 26S Swiss Army Mixer"
